Guide bord escamotable micrométrique pour machine à coudre industrielle triple entraînement

Guide bord escamotable pour machine à coudre triple entraînement

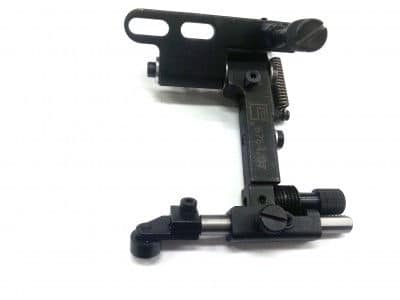

Ce guide bord micrométrique escamotable est conçu pour équiper de nombreuses machines à coudre industrielles triple entraînement.

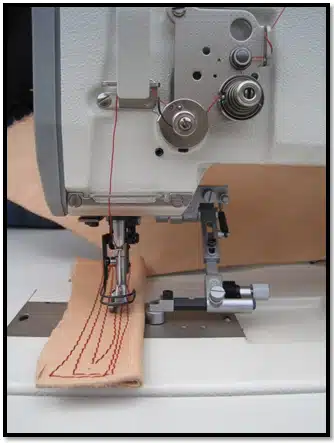

Positionné à proximité du pied presseur, il sert de butée pour guider la matière pendant la couture et permet de conserver une distance régulière entre la couture et le bord.

Il est particulièrement adapté aux travaux de sellerie, maroquinerie, ameublement, cuir, bâches, tissus épais et matières techniques.

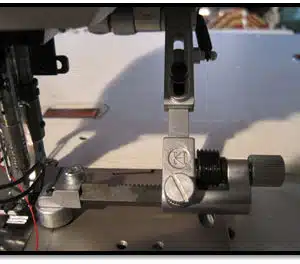

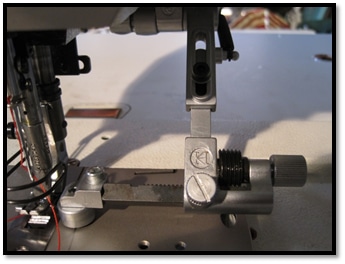

Réglage micrométrique précis

Le système de réglage micrométrique permet de positionner précisément la butée par rapport au pied presseur et à la ligne de couture.

Une fois le réglage effectué, la matière vient prendre appui contre le guide.

Cela facilite la réalisation de coutures parallèles au bord régulières et répétitives.

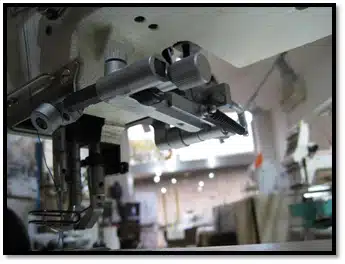

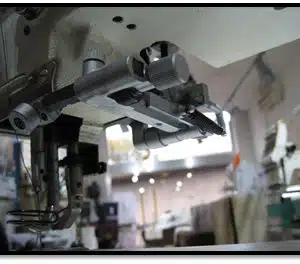

Système escamotable

Le guide peut être rapidement relevé et dégagé de la zone de couture lorsqu’il n’est pas nécessaire.

Il n’est donc pas nécessaire de démonter complètement le guide pour passer d’une couture guidée à une couture libre.

Cette fonction est particulièrement pratique dans le cadre d’une utilisation professionnelle où les opérations de couture peuvent changer fréquemment.

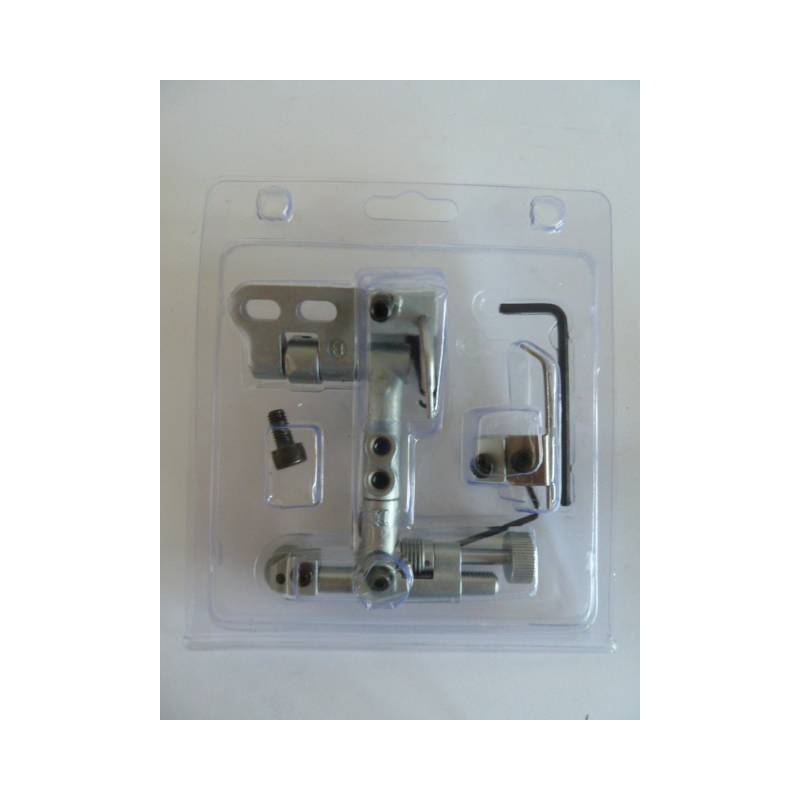

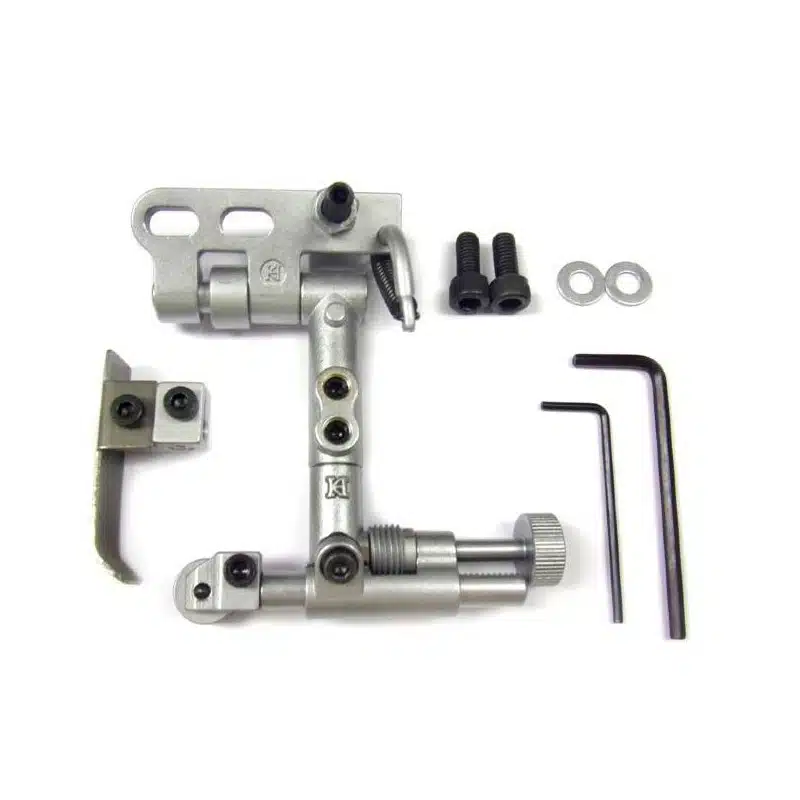

Deux butées fournies

Le guide est livré avec deux types de butées interchangeables.

Roulette Ø14 mm

La roulette de 14 mm de diamètre accompagne la matière pendant son déplacement.

Elle est particulièrement intéressante pour différents travaux sur cuir et matières épaisses.

Guide plat hauteur 15 mm

Le guide plat de 15 mm de hauteur offre une surface d’appui droite pour guider régulièrement le bord de la matière.

L’utilisateur peut ainsi choisir la butée la mieux adaptée au travail à réaliser.

Machines compatibles

PFAFF

Le guide peut notamment être utilisé sur :

• PFAFF 335
• PFAFF 591
• PFAFF 1245
• PFAFF 1246
• PFAFF 1295
• PFAFF 1296

⚠️ Pour ces machines, le montage nécessite l’adaptateur KB09 pour guide escamotable.

DÜRKOPP ADLER

Montage direct indiqué notamment pour :

• DÜRKOPP ADLER 67
• DÜRKOPP ADLER 167
• DÜRKOPP ADLER 267
• DÜRKOPP ADLER 367

Pour les générations plus récentes, un adaptateur spécifique est nécessaire.

Adaptateur KB867 pour DÜRKOPP ADLER

L’adaptateur KB867 pour guide escamotable DÜRKOPP ADLER permet le montage sur les machines :

• DÜRKOPP ADLER 667
• DÜRKOPP ADLER 669
• DÜRKOPP ADLER 827
• DÜRKOPP ADLER 838
• DÜRKOPP ADLER 867
• DÜRKOPP ADLER 868
• DÜRKOPP ADLER 869
• DÜRKOPP ADLER 887
• DÜRKOPP ADLER 888
• DÜRKOPP ADLER 1767

Référence de l’adaptateur : KB-867

Rallonge SR08220-E1

Sur certaines machines DÜRKOPP ADLER de dernière génération, il faut également prévoir la rallonge SR08220-E1.

Elle est notamment indiquée pour les séries :

667 – 668 – 669 – 867 – 868 – 869 – 967 – 968 – 969

⚠️ Selon la génération et la configuration exacte de votre machine, le montage peut différer.

En cas de doute, contactez JMDOBEL avec la marque, le modèle et la sous-classe exacte de votre machine avant de commander.

JUKI

Compatible notamment avec :

• JUKI DNU-1541

⚙️ Caractéristiques

Caractéristique	Guide escamotable
Type	Guide bord / butée
Réglage	Micrométrique
Système	Escamotable
Roulette fournie	Ø 14 mm
Guide plat fourni	Hauteur 15 mm
Machines	Industrielles triple entraînement
Marques principales	PFAFF / DÜRKOPP ADLER / JUKI
Adaptateurs disponibles	KB09 / KB867

✅ Avantages

• Guide bord professionnel
• Réglage micrométrique précis
• Système escamotable
• Facilite les coutures parallèles au bord
• Permet de conserver une distance de couture régulière
• Deux butées fournies
• Roulette Ø14 mm
• Guide plat hauteur 15 mm
• Compatible avec de nombreuses machines industrielles
• Adaptateurs disponibles pour PFAFF et DÜRKOPP ADLER
• Particulièrement adapté à la sellerie et maroquinerie
• Convient au cuir, à l’ameublement et aux matières épaisses

Adaptateurs pour guide escamotable

Pour machines PFAFF

Retrouvez l’adaptateur KB09 PFAFF pour guide escamotable.

Compatible notamment avec :

PFAFF 335 – 591 – 1245 – 1246 – 1295 – 1296

Pour machines DÜRKOPP ADLER

Retrouvez l’adaptateur KB867 DÜRKOPP ADLER pour guide escamotable.

Compatible notamment avec :

DÜRKOPP ADLER 667 – 669 – 827 – 838 – 867 – 868 – 869 – 887 – 888 – 1767
